Camisa Colada Colar de Esferas
Material: Aço 8620 - Temperado e Cementado
Dureza do Corpo: 58 - 60 HRC
Tabela
| Camisa Colada para Colar de Esferas | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Série - CC | ||||||||||||||
| Comprimento L (mm) | ||||||||||||||
| Dp | D1 | D2 | 50 | 65 | 80 | 95 | 110 | 130 | 150 | 170 | 190 | 215 | 240 | 265 |
| 20 | 28 | 38 | 50 | 65 | 80 | 95 | ||||||||
| 25 | 33 | 45 | 65 | 80 | 95 | 110 | 130 | |||||||
| 32 | 40 | 54 | 80 | 95 | 110 | 130 | 150 | 170 | ||||||
| 40 | 48 | 65 | 80 | 95 | 110 | 130 | 150 | 170 | 190 | 215 | ||||
| 50 | 62 | 81 | 110 | 130 | 150 | 170 | 190 | 215 | 240 | 265 | ||||
| 63 | 75 | 94 | 150 | 170 | 190 | 215 | 240 | 265 | ||||||
Para solicitar o produto especifique:
| Série | Dp | L |
Exemplo: CC 25X80

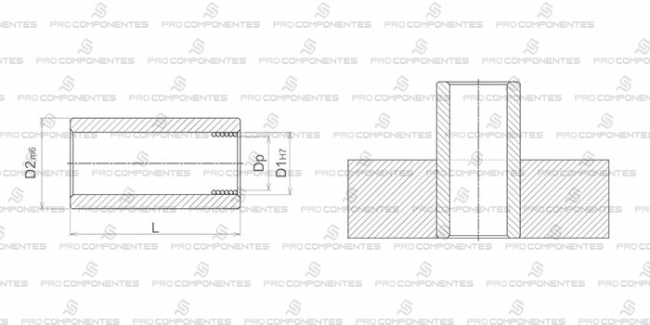

Desenho Técnico
