Pino Extrator Tipo C DIN 1530
Norma DIN 1530 - ISO 6751
Material Aço H13 (1.2344). Tratamento térmico de nitretação superficial de +/-70 HRC.
Núcleo temperado uniforme por todo o corpo, com dureza de +/-45 HRC.
Cabeças forjadas à quente, garantindo assim resistência.
DisponÃvel também na série PANP (não polido)
Material Aço H13 (1.2344)
Tratamento Térmico de Nitretação
Tabela
| Pino Extrator tipo C - DIN 1530 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Série PC - PCNP | |||||||||
| d1 | d2 | d3 | k | Comprimento L (mm) | R | ||||
| 100 | 125 | 150 | 175 | 200 | |||||
| Comprimento L1 (mm) | |||||||||
| 50 | 50 | 50 | 75 | 75 | |||||
| 1 | 4 | 2 | 2 | 100 | 125 | 150 | 175 | 200 | 0.2 |
| 1.5 | 6 | 3 | 3 | 100 | 125 | 150 | 175 | 200 | 0.3 |
| 2 | 6 | 3 | 3 | 100 | 125 | 150 | 175 | 200 | 0.3 |
| 2.5 | 6 | 3 | 3 | 100 | 125 | 150 | 175 | 200 | 0.3 |
Para solicitar o produto especifique:
| Série | d1 | L |
Exemplo: PC 1,5X100

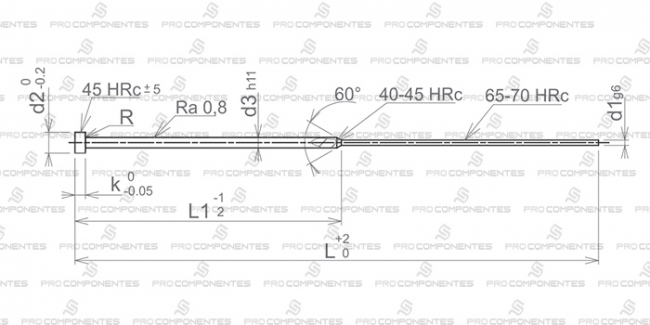

Desenho Técnico
