Produtos / Componentes para Estampo
Bucha Desm. Extra Curta
Material: Aço 8620 - Temperado e Cementado
Dureza do Corpo: 58 - 60 HRC
Tabela
| Bucha Desmontável | |||||||
|---|---|---|---|---|---|---|---|
| Série - BEC | |||||||
| Â | Comprimento da Flange F (mm) | ||||||
| D1 | D2 | D3 | D4 | E | H | 10 | 14 |
| 20 | 28 | 29 | 32.5 | 18 | 3.2 | BEC20 | Â |
| 25 | 38 | 36 | 47 | 23 | 5 | BEC25 | Â |
| 32 | 45 | 43 | 54 | 30 | 5 | BEC32 | Â |
| 40 | 54 | 50 | 63 | 38 | 5 | Â | BEC40 |
| 50 | 65 | 64 | 75 | 48 | 5 | Â | BEC50 |
| 63 | 81 | 79 | 93 | 61 | 5 | Â | BEC63 |
| 80 | 100 | 99 | 115 | 78 | 5 | Â | BEC80 |
Para solicitar o produto especifique:
| Série | D1 |
Exemplo: BEC 40

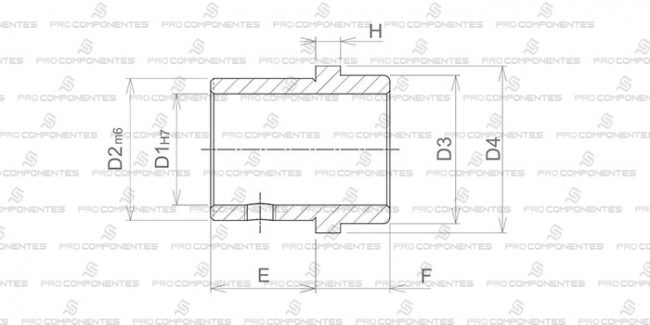

Desenho Técnico
