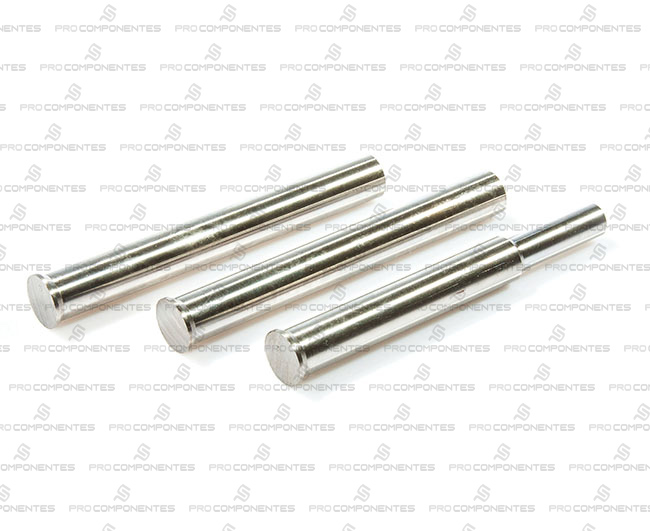

Punção de Corte Tipo DA

Material HSS Aço Rápido

Dureza do Corpo: 60 - 62 HRC

Dureza da Cabeça: 52+/-3 HRC

Para solicitar punções com rebaixo na ponta, informe a série PDAR, D2, L, D1 e L1.

Tabela

Punção de Corte Cabeça Cônica - DIN 9861
Série - PDA - PDAR
D2 D3 K Comprimento L (mm)
0,5 0,9 0,2 70 100 130
0,6 1,1 0,2 70 100 130
0,7 1,3 0,2 70 100 130
0,8 1,4 0,4 70 100 130
0,9 1,6 0,4 70 100 130
1,0/1,1 1,8 0,5 70 100 130
1,2/1,3 2,0 0,5 70 100 130
1,4/1,5 2,2 0,5 70 100 130
1,6/1,7 2,5 0,5 70 100 130
1,8/1,9 2,8 0,5 70 100 130
2,0 3,0 0,5 70 100 130
2,1/2,2 3,2 0,5 70 100 130
2,3/2,5 3,5 0,5 70 100 130
2,6/2,9 4,0 0,5 70 100 130
3,0/3,4 4,5 0,5 70 100 130
3,5/3,9 5,0 0,5 70 100 130
4,0/4,4 5,5 0,5 70 100 130
4,5/4,9 6,0 0,5 70 100 130
5,0/5,4 6,5 0,5 70 100 130
5,5/5,9 7,0 0,5 70 100 130
6,0/6,4 8,0 0,5 70 100 130
6,5/7,4 9,0 1,0 70 100 130
7,5/8,4 10 1,0 70 100 130
8,5/9,4 11 1,0 70 100 130
9,5/10,4 12 1,0 70 100 130
10,5/11,4 13 1,0 70 100 130
11,5/12,4 14 1,0 70 100 130
12,5/13,4 15 1,0 70 100 130
13,5/14,4 16 1,5 70 100 130
14,5/15 17 1,5 70 100 130
15,1/16 18 1,5 70 100 130
16,1/17 19 1,5 70 100 130
17,1/18 20 1,5 70 100 130
18,1/19 21 1,5 70 100 130
19,1/20 22 1,5 70 100 130
20,1/22 24 1,5 70 100 130

Para solicitar o produto especifique:

Série D2 L

Exemplo: PDA 6X70

Pra solicitar punções com rebaixo na ponta, informe a Série PDAR, D2, L, D1 e L1

Exemplo: PDAR 6X70 D1=4 / L1=10

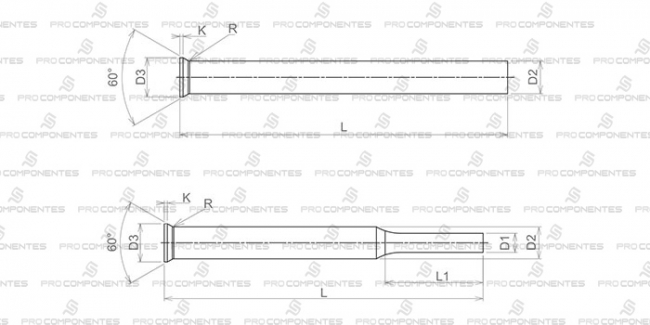

Desenho Técnico
