PROCOMPONENTES | Componentes para Moldes

Produtos / Componentes para Moldes

Bucha Pincipal

Material: AÇO 8620 Temperado e cementado

Dureza: 58 - 60 HRC

G = Comprimento da Guia

Tabela

Bucha Principal
Série - BP - BPG
Prefixo D1 D2 D3 D4 G k L1 L
01 16 16,5 21 25 12 5 20 20
02 16 16,5 21 25 12 5 20 26
03 16 16,5 21 25 12 5 26 34
04 16 16,5 21 25 12 5 26 46
05 16 16,5 21 25 12 5 34 60
06 20 20 26 31 17 6 26 26
07 20 20 26 31 17 6 34 34
08 20 20,5 26 31 17 6 34 46
09 20 20,5 26 31 17 6 34 60
10 20 20,5 26 31 17 6 34 70
11 24 24 32 37 17 7 26 26
12 24 24 32 37 17 7 34 34
13 24 24,5 32 37 17 7 34 46
14 24 24,5 32 37 17 7 34 60
15 24 24,5 32 37 17 7 34 70
16 32 32 42 47 21 8 34 34
17 32 32,5 42 47 21 8 46 46
18 32 32,5 42 47 21 8 46 60
19 32 32,5 42 47 21 8 46 70
20 32 32,5 42 47 21 8 46 90
21 42 42 52 59 21 10 60 60
22 42 42,5 52 59 21 10 70 70
23 42 42,5 52 59 21 10 70 90
24 42 42,5 52 59 21 10 70 115
25 42 42,5 52 59 21 10 70 140

Para solicitar o produto especifique:

Série Prefixo

Exemplo: BP 12

Para solicitar bucha principal guiada especifique a série BPG seguida do prefixo:

Exemplo: BPG 03

Para solicitar medidas especiais, especifique: D1, D2, D3, D4, K, L, L1 e G se necessário.

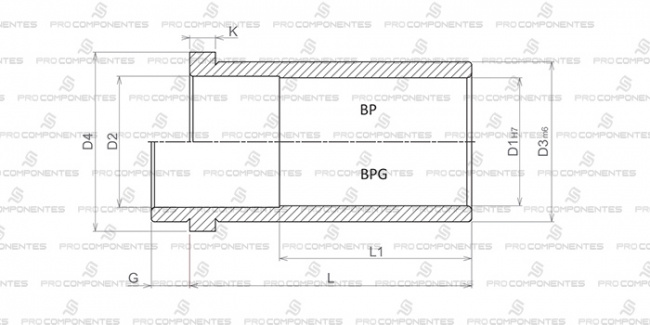

Desenho Técnico
