Centralizador Lateral
Material: Aço ferramenta, temperado e revenido.
Dureza: 58 - 64 HRC
Tabela
| Centralizador Lateral | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Série - CL | |||||||||
| A | B | S | C | D | d | I | H | T | K |
| 38 | 30 | 12 | 22 | 10.5 | 6.5 | 7 | 22 | 13 | 8 |
| 50 | 30 | 17 | 21.5 | 10.5 | 6.5 | 11 | 34 | 16 | 8 |
| 75 | 50 | 25 | 36 | 16.5 | 10.5 | 18 | 50 | 19 | 12 |
| 100 | 65 | 35 | 45 | 16.5 | 10.5 | 22 | 70 | 19 | 12 |
| 125 | 65 | 45 | 45 | 16.5 | 10.5 | 22 | 84 | 25 | 12 |
Para solicitar o produto especifique:
| Série | A |
Exemplo: CL 50

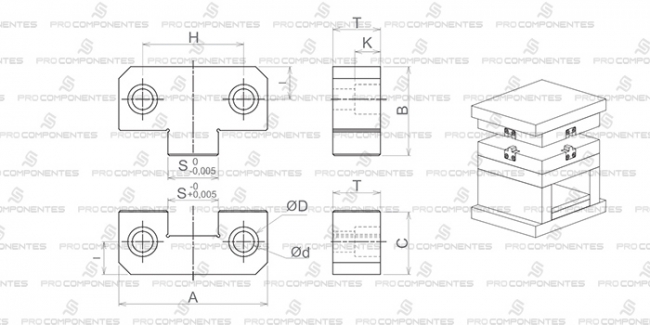

Desenho Técnico
